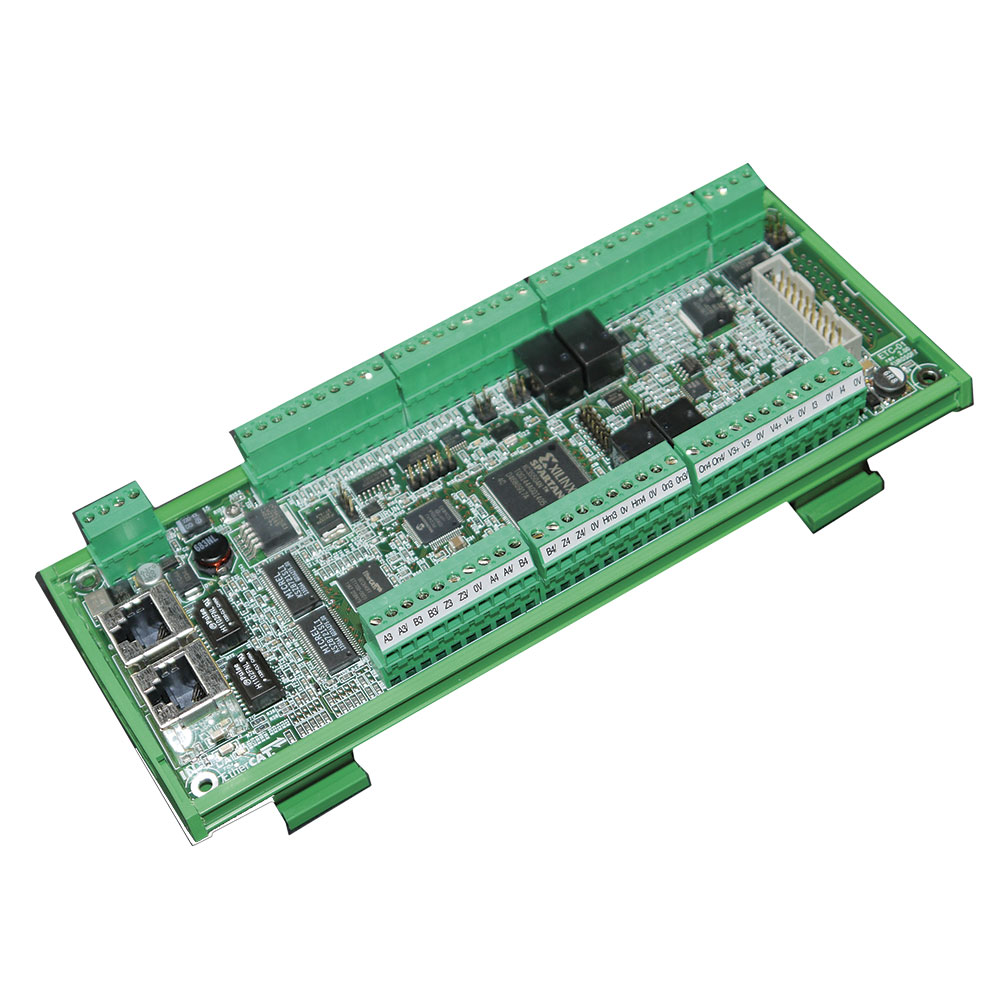

Scheda Ethercat® Controllo 4 assi
Una sola scheda consente di controllare fino a a 4 drives in tecnologia tradizionale (riferimento di velocità + encoder ) da ECP1000 o da un altro master Ethercat®
Sebbene i bus di campo siano sempre più utilizzati e rappresentino la soluzione di prima scelta nella realizzazione di nuovi impianti, una fetta importante di mercato è rappresentata da soluzioni di motion tradizionali basata su servo-azionamenti con ingresso analogico del riferimento di velocità e feedback con encoder.
Nei retrofit in particolare, molto spesso si richiede di mantenere i servo-azionamenti esistenti.
ETC-01 permette di utilizzare la tecnologia Ethercat® anche in queste situazioni e non rimanere su soluzioni di controllo tradizionali, realizzando soluzioni anche ibride in cui il bus di campo viene comunque introdotto.
Una soluzione ibrida potrebbe ad esempio prevedere l’impiego di alcuni azionamenti tradizionali ed altri su bus di campo; questa miscela di tecnologie diverse potrà essere variata anche durante il ciclo di vita della macchina retrofittata o nuova.
E’ molto importante sottolineare che scelte di questo tipo (convenienti nell’immediato per evitare di cambiare componenti ancora perfettamente funzionanti) non rappresenta una scelta preclusiva per il futuro, al momento della sostituzione per manutenzione straordinaria di un servoazionamento sarà possibile infatti utilizzare il componente che in quel momento risulterà più idoneo e conveniente, optando molto probabilmente per un azionamento in tecnologia Ethercat.
Informazioni Tecniche

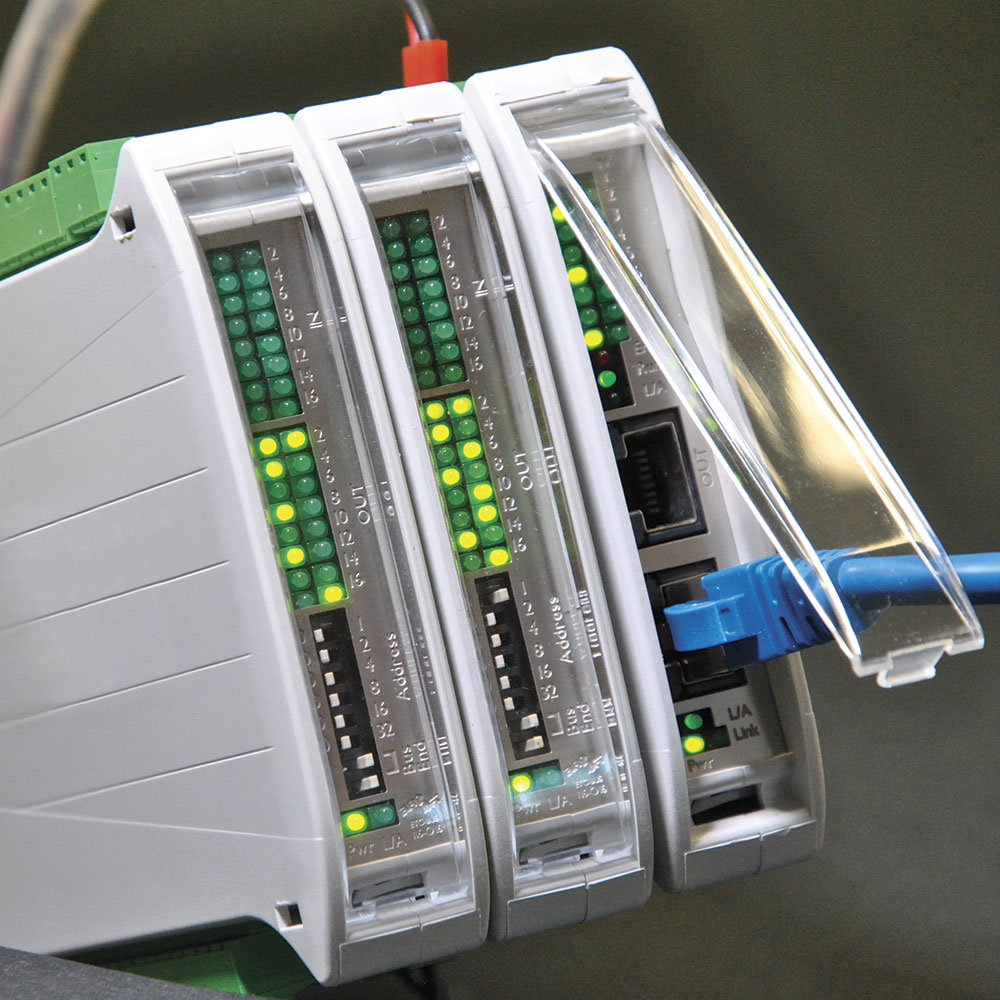

Scheda Ethercat® I/O
Per garantire i propri clienti con un prodotto di assoluta qualità Eurosoft è entrato a far parte del Consorzio Ethercat® Il sistema di I/O è basato su un bus coupler Ethercat® (ETC-BUS) che implementa un bus locale per espansioni di I/O (massimo 3 moduli 16 IN / 16 OUT) e fino ad un totale di di 56 IN, 56 OUT. ETC-BUS dispone di 8 IN + 8 OUT ed è sufficiente per la realizzazione di semplici macchine, dispone di un collegamento in fibra ottica con cui è possibile collegare in modo estramente sicuro la scheda specializzata ETC-VA. Più sistemi ETC-BUS possono essere collegati allo stesso sistema CN (utile per la realizzazione di sistemi con più schede ETC-VA).

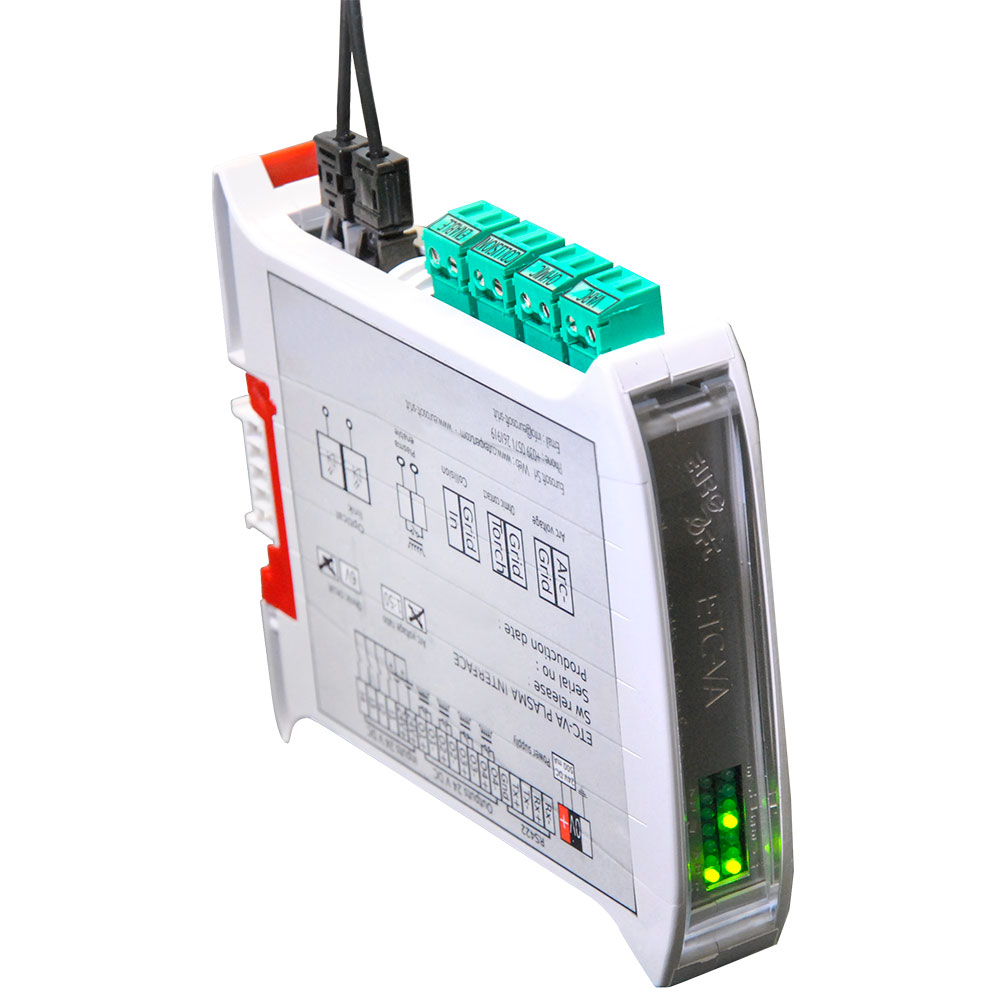

Scheda ETC-VA
La scheda ETC-VA consente l’interfacciamento di generatori Plasma di qualsiasi marca in modo semplice e sicuro :
- Ingresso tensione di arco per controllo altezza, protetto, per tensione diretta o divisa
- Ingressi protetti analogici per contatto ohmico / collisione (possibilità di settare il livello di trigger come parametro del controllo numerico, senza dover installare partitori resistivi per regolare la sensibilità)
- Uscita relé per abilitazione plasma
- 4 uscite relé configurabili per comandi plasma
- 4 ingressi configurabili per lettura stato plasma
- Seriale RS422 / RS485 per l’interfacciamento con il generatore (stato del generatore / gas consolle); importante osservare che utilizzando questa scheda non è necessario utilizzare una porta seriale del CN, né predisporre una linea RS422/RS485 tra CN e generatore.
ETC-VA può essere collegata ad ETC-BUS,oltre che in fibra ottica (utile per posizionaento all’interno del generatore plasma) , anche direttamente sul BUS (installazione interno quadro)
